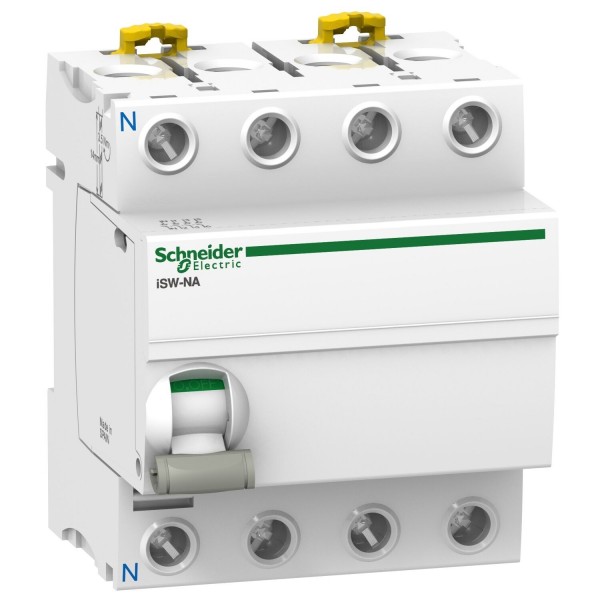

SCHNEIDER Rozłącznik izolacyjny iSW-NA 100A 3P+N

• Forced segregation (according to DIN VDE 0113): tak
• Stopień ochrony (IP): IP20
• Funkcja przełączająca: Wyłącznik
• Liczba styków zwiernych: 4
• Liczba styków rozwiernych: 0
• Liczba styków przełącznych: 0
• Liczba biegunów: 4
• Prąd znamionowy: 100 A
• Napięcie znamionowe: 415 V
• Minimalne napięcie znamionowe: 400 V
• Znamionowa zdolność łączeniowa: 5 kA
• Wytrzymałość zwarciowa (Icw): 1.5 kA
• Rodzaj napięcia: AC
• Z lampką sygnalizacyjną: nie
• Kolor klosza: Biały
• Szerokość wyrażona liczbą modułów: 4
• Głębokość wbudowania: 74.5 mm
• Nadruk/symbol: Brak
• Producent: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Marka: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Kod produktu: 630674
• EAN: 3606480098970
•

Rozłącznik izolacyjny z możliwością rozbudowy o wyzwalacz wzrostowy i podnapięciowy iSW-NA-100-3N, o numerze A9S70790, prąd znamionowy 100A, 3N-biegun owy, stosowany do rozłączania izolacyjnego obwodów i części instalacji elektrycznych także w sytuacji, gdy konieczne jest zdalne wyzwolenie. enterWyposażone we wskaź nik Visi-Safe potwierdzajacy otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, wyzwalacze wzrostowe i podnapięciowe, styk pomocniczy czy podstawę wtykową.

Rozłączniki izolacyjne i łączniki sterujące

Rozłączniki izolacyjne do 125 A oraz łączniki sterujące w tym wersje z lampką sygnalizacyjną.

Rozłączniki izolacyjne serii iSW to nowoczesna seria rozłączników izolacyjnych Acti9 o budowie modułowej. Rozłączniki obejmują zakres do 125 A w wykonaniu 1-, 2-, 3- i 4-biegunowym. Rozłącznik służy do rozłączania izolacyjnego instalacji elektrycznych. Rozłączniki wyposażone są w niezależny wskaźnik Visi Safe – potwierdzający otwarcie styków rozłącznika. iSW obejmuje także zakres rozłączników sterujących do 32 A, umożliwiających wykonanie funkcji sterowniczych w instalacji.

Wskaźnik stanu styków

■ Odłączanie izolacyjne, w sektorze przemysłowymzgodnie z wymaganiami normy IEC/EN 60947-3.

■ Widoczny zielony pasek gwarantuje fizyczneotwarcie styków i pozwala na bezpiecznedokonywanie czynności w obwodzie odpływowym.

Funkcje

Unikalne cechy łączników Acti 9 iSW do montażu na szynie DIN zapewniają całkowite bezpieczeństwo i podwyższoną ciągłość zasilania

• VisiSafe: bezpieczeństwo pracy i obsługi urządzeń zabezpieczających obwody.
• Klasa II izolacji: zachowane bezpieczeństwo obsługującego i niewykwalifikowanego personelu
• Prąd znamionowy: 20 do 125 A
• Zgodność z normami: EN 60669-1 i IEC 669-1 dla łączników sterujących iSW z lampką sygnalizacyjną i EN 60669-2-4 i IEC 669-2-4 dla łączników sterujących iSW bez lampki sygnalizacyjnej
• Zgodność z normą:  IEC 647-3 dla rozłączników iSW 40 do125 A
• Funkcja łącznika izolacyjnego zgodnie z normą dla aparatury przemysłowej IEC 60947-2
• Zastosowanie przy napięciu 48 V DC
• Wytrzymałość zwarciowa: 20 x In przez 1 s
• Liczba cykli łączeniowych: 300 000 dla iSW 20 i 32 A: 50 000 dla iSW 40 do125 A
• Opcje: wskaźnik stanu; plombowana osłona zacisków; napęd obrotowy: urządzenie do blokady kłódką, itp.

Korzyści

Rozłącznik izolacyjny i łącznik sterujący z serii iSW to produkty bezpieczne, skuteczne, łatwe w użytkowaniu i spójne z całą serią Acti 9.

• Łatwy dobór wśród łączników o szerokim zakresie prądów znamionowych zgodnych z wymaganiami norm DIN
• Satysfakcjonujący kompletny system modułowy
• Współpracuje ze wszystkimi produktami Acti 9
• Zamykanie i otwieranie obwodu pod obciążeniem

Zastosowania

Każdy rozłącznik został zaprojektowany w celu zapewnienia ciągłej ochrony obwodów elektrycznych w różnego rodzaju budynkach.

• Monitorowanie i sterowanie obwodami elektrycznymi w budownictwie przemysłowym i powszechnym

Wymiary rozłączników izolacyjnych
