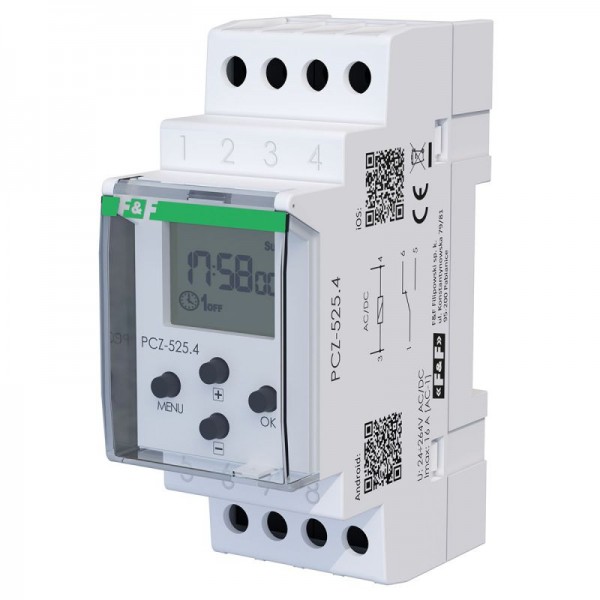

Zegar astronomiczny PCZ-525.4
Jednokanałowy
Z programowalną przerwą nocną
Konfiguracja z telefonu z systemem iOS oraz Android. Zegar astronomiczny PCZ-525 służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych, zgodnie z porami zachodu i wschodu słońca z możliwością zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych.
NOWA FUNKCJA W ZEGARZE serii 4 W serii 4 urządzenia można bezprzewodowo odczytać i zapisać konfigurację zegara za pośrednictwem telefonu z systemem Android lub iOS wyposażonego w moduł komunikacji NFC.
Działanie Zegar astronomiczny na podstawie informacji o bieżącej dacie, współrzędnych geograficznych miejsca jego zainstalowania samoczynnie wyznacza dobowe, programowe punkty załączenia i wyłączenia oświetlenia. Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu. Program umożliwia wybranie jednej z czterech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie): 1. Astronomiczny zachód i wschód słońca 2. Zmierzch / świt cywilny 3. Korekcja – indywidualna korekcja programowych punktów załączenia i wy-łączenia przez użytkownika: kątowa lub czasowa. 4. Time - wyznaczenie „sztywnej” godziny załączenia lub wyłączenia niezależnej od cyklu wschodów i zachodów Pomiędzy programowymi punktami załączenia i wyłączenia istnieje możliwość zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych.
Funkcje zegara PRACA AUTOMATYCZNA samoczynna praca według programowych punktów załączenia i wyłączenia styku [załączony symbol na wyświetlaczu z lewej strony].
PRACA PÓŁAUTOMATYCZNA możliwość ręcznego włączenia/wyłączenia styku podczas pracy automatycznej. Zmiana obowiązywać będzie do mo-mentu kolejnego włączenia/wyłączenia wynikającego z cyklu pracy automatycznej [pulsujący symbol na wyświetlaczu z lewej strony]. UWAGA! W trybie półautomatycznym pozycja styku jest przeciwna do tej, który wynika z cyklu programu (czyli w nocy styk jest wyłączony, a w dzień załączony). Praca półautomatyczna działa tylko do końca obecnego cyklu pracy automatycznej, np. wejście w tryb półautomatyczny w dzień spowoduje załączenie światła, aż do momentu, gdy nastąpi pora programowego załączenia wynikająca z cyklu astronomicznego. Wtedy zegar wraca do pracy automatycznej (a światło pozostaje dalej włączone, aż do świtu). Załączenie lub wyłączenie trybu odbywa się przyciskami +/– na poziomie głównym.
PRACA RĘCZNA [ON] trwałe załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symbolu na wyświetlaczu z lewej strony].
ASTRONOMICZNY WSCHÓD I ZACHÓD SŁÓŃCA chwile, kiedy centrum dysku słonecznego dotyka horyzontu (parametr h =-0,583°). Ze względu na uproszczenie obliczeń dopuszcza się odchylenie rzędu kilku minut w stosunku do danych wyznaczonych przez „HM Nautical Almanac Office”.
UWAGA! Zaletą ustawienia momentu załączenia/wyłączenia w funkcji położenia tarczy słonecznej jest niewrażliwość na zmianę czasu trwania zmierzchu/świtu dla różnych pór roku, przez co moment załączenia/wyłą-czenia następuje zawsze dla tego samego poziomu jasności.
ZMIERZCH i ŚWIT CYWILNY także kalendarzowy – faza zachodu Słońca, w której środek tarczy słonecznej znajdzie się nie więcej niż 6 stopni kątowych poniżej horyzontu (tarcza słoneczna oglądana z Ziemi ma średnicę ok. pół stopnia). W tym czasie pojawiają się na niebie (przy dobrej przejrzystości powietrza) najjaśniejsze gwiazdy i planety („Gwiazda Wieczorna”, „pierwsza gwiazdka” w Wigilię). Ze względu na rozproszenie światła w atmosferze jest jeszcze na ogół dostatecznie dużo światła słonecznego, że wystarcza to jeszcze do normalnej działalności na otwartej przestrzeni bez sztucznych źródeł światła. Świt cywilny (także kalendarzowy) – czas przed wschodem Słońca, kiedy środek tarczy Słońca znajduje się już wyżej niż 6° poniżej linii horyzontu.
PROGRAMOWY PUNKT ZAŁĄCZENIA i WYŁĄCZENIA czasy załączenia styku (poz. 1-5) i wyłączenia styku (poz. 1-6) wyznaczone w oparciu o wybraną opcję sterowania: astronomiczny wschód/zachód lub świt/zmierzch cywilny oraz lokalizację.
PRZERWA NOCNA ustawialne przez użytkownika czasowe wyłączenie pomiędzy programowymi punktami załączenia i wyłączenia.
KONFIGURACJA podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA I WYŁĄCZENIA.
LOKALIZACJA współrzędne geograficzne i strefa czasowa miejscowości stosunkowo bliskiej miejsca instalacji zegara. W pamięci zdefiniowane są lokalizacje i strefy czasowe ok. 1500 miejscowości z 51 krajów świata. Możliwe jest wprowadzenie własnych nastaw w postaci lokalizacji geograficznej i strefy czasowej (UTC).
KOD WSPÓŁRZĘDNYCH przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające podanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli na odwrocie instrukcji). Pełna lista krajów i odpowiadających im kodów znajduje się (na dole strony) w plikach do pobrania pod nazwą: Tabela kodów współrzędnych.
KOREKCJA przyspieszenie lub opóźnienie czasów załączenia/wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca: ±15° - korekcja kątowa dla momentu załączenia względem położenia środka tarczy słońca wobec horyzontu ±180 min. - korekcja czasowa dla momentu załączenia jako przesunięcia czasowego względem wschodu/zachodu słońca. DST - Daylight Saving Time - globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.
AUTOMATYCZNA ZMIANA CZASU Zmiana czasu z zimowego na letni. Opcja pracy ze zmiana lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej dzięki czemu pora przełączenia jest zgodna z czasem lokalnym.
PODGLĄD DATY
podgląd ustawionej daty (OK.).
PODGLĄD PROGRAMOWYCH PUNKTÓW WŁ/WYŁ oraz LOKALIZACJI
możliwość podglądu aktualnej pory załączenia i wyłączenia styku oraz nastawionej lokalizacji (wyświetlane są współrzędne geograficzne) i strefy czasowej UTC (w trybie podglądu daty kolejne naciśnięcia przycisków +/−.
KOMUNIKACJA BEZPRZEWODOWA NFC
Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.
APLIKACJA PCZ KONFIGURATOR
Bezpłatna aplikacja dla telefonów i tabletów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC.
Funkcje:
* przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
* ustawienia współrzędnych poprzez wybór zdefiniowanej lokalizacji (kod współrzędnych), bezpośrednie wskazanie lokalizacji na mapie w telefonie lub przepisanie bieżącej pozycji zarejestrowanej przez GPS w telefonie.
* odczytywanie i zapisywanie konfiguracji do sterownika
* szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
* odczytywanie i zapisywanie konfiguracji do pliku
* udostępnianie konfiguracji poprzez e-mail, dyski sieciowe, …
* jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
* automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
* ustawienie czasu i daty na podstawie zegarka w telefonie
Aplikacja dostępna jest na Google Play!
KOREKCJA CZASOWA ZEGARA
Nastawa comiesięcznej korekty sekund zegara systemowego.
WSKAŹNIK NAŁADOWANIA BATERII
Sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii, użytkownik zostanie poinformowany o konieczności jej wymiany.
KOREKCJA JASNOŚCI LCD
Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.
PAMIĘĆ STANU PRZEKAŹNIKA
Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.
PCZ Konfigurator
· komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.
· przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
· odczytywanie i zapisywanie konfiguracji do sterownika
· szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
· odczytywanie i zapisywanie konfiguracji do pliku
· udostępnianie konfiguracji poprzez e-mail, dyski sieciowe …
· jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
· automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
· ustawienie czasu i daty na podstawie zegarka w telefonie
Aplikacja mobilna
Aplikacja sterująca dostępna bezpłatnie w sklepach App Store i Google Play:
UWAGA!
Aktualnie sprzedawany jest zegar PCZ-525 z indeksem 4.
Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.
Komunikacja bezprzewodowa NFC-jak to działa?
Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu, zwykle nie przekraczającego kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej, czy to przy wykorzystaniu płatniczych kart zbliżeniowych, czy poprzez smartfony z funkcją NFC i dedykowaną aplikacją bankową. W kilku urządzeniach produkcji F&F, jako pierwsi, wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.
Programowanie przy wykorzystaniu NFC ma wiele dodatkowych zalet. Można:
- szybko programować wiele sterowników,
-przechowywać kopię programów w pamięci telefonu,
-udostępniać programy przez np. email do innych użytkowników.
Aby zaprogramować sterownik, nie trzeba go podłączać do zasilania, nie trzeba go nawet w tym celu wyciągać z pudełka.
