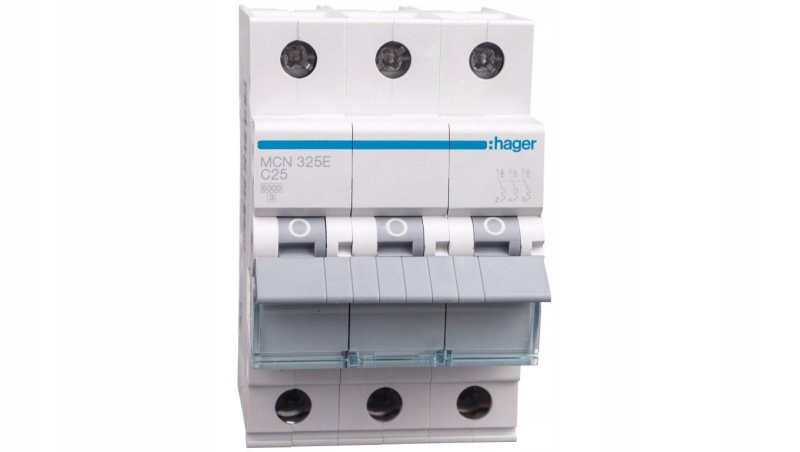

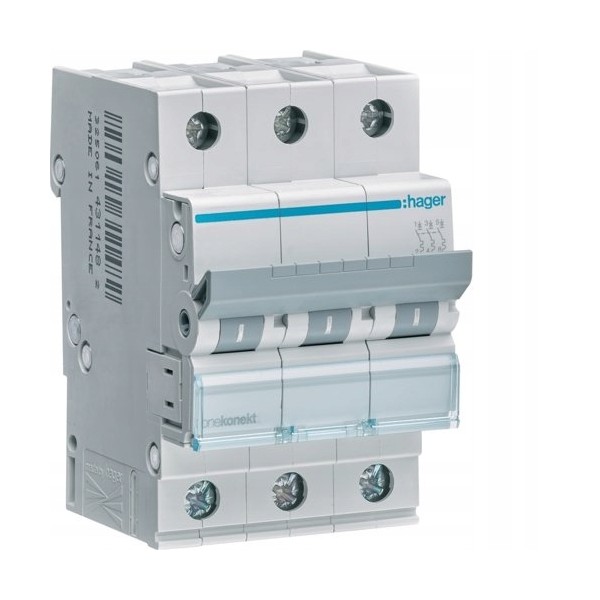

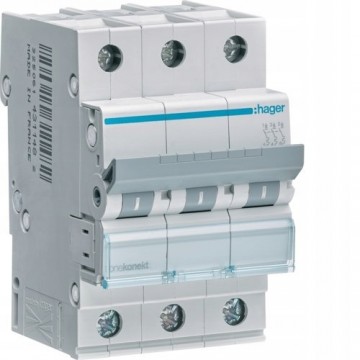

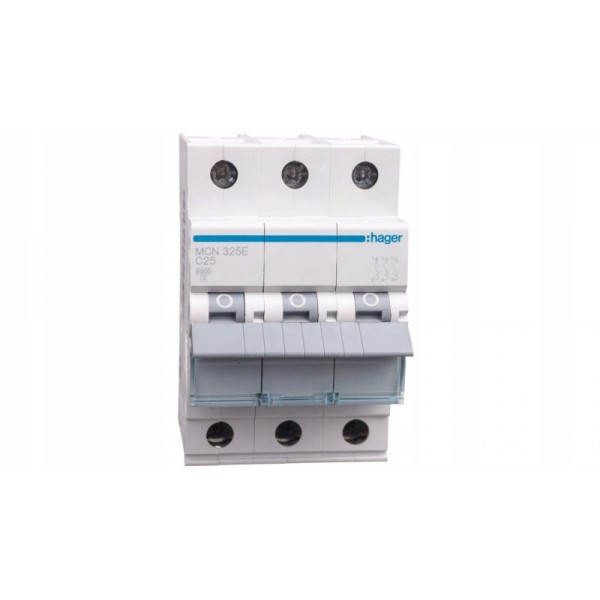

Wyłącznik nadprądowy 3P C 25A Hager MCN325E

Indeks: MCN325E

78,44 zł
Brutto
Ilość

  • Dane techniczne

    Konstrukcja

    Charakterystyka elektryczna

    Napięcie

    Prąd

    Prąd / Temperatura

    Współczynnik korekcyjny prądu

    Moc

    Wytrzymałość

    Wymiary

    Instalacja / Montaż

    Podłączenie

    Norma

    Bezpieczeństwo

    Warunki użytkowania

  • Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
  • Temperatura robocza: -25 … 70 °C
  • Klasa ograniczenia energii I²t.: 3
  • Temperatura przechowywania/transportu: -25 … 80 °C
  • Stopień ochrony: IP20
  • Norma: Dyrektywa europejska WEEE:
  • EN 60898-1: dotyczy
  • Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
  • Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
  • Rodzaj przyłącza: ze śrubą
  • Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1/25 mm²
  • Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1/35 mm²
  • Moment dokręcający: 2,8 Nm
  • Głębokość produktu: 70 mm
  • Wysokość produktu: 83 mm
  • Szerokość produktu: 52,5 mm
  • Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
  • 4000: 20000
  • Straty mocy na biegun dla prądu znamionowego: Całkowite straty mocy dla prądu znamionowego:
  • 3,5 W: 10,1 W
  • Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
  • Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
  • Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
  • Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
  • Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
  • Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
  • Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
  • Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
  • Prąd znamionowy w temperaturze -15°C: 30,5 A
  • Prąd znamionowy w temperaturze -20°C: 31 A
  • Prąd znamionowy w temperaturze 0°C: 28,8 A
  • Prąd znamionowy w temperaturze 10°C: 27,6 A
  • Prąd znamionowy w temperaturze -10°C: 29,9 A
  • Prąd znamionowy w temperaturze 15°C: 26,9 A
  • Prąd znamionowy w temperaturze 20°C: 26,3 A
  • Prąd znamionowy w temperaturze 25°C: 25,7 A
  • Prąd znamionowy w temperaturze -25°C: 31,5 A
  • Prąd znamionowy w temperaturze 30°C: 25 A
  • Prąd znamionowy w temperaturze 35°C: 24,3 A
  • Prąd znamionowy w temperaturze 40°C: 23,5 A
  • Prąd znamionowy w temperaturze 45°C: 22,7 A
  • Prąd znamionowy w temperaturze 5°C: 28,2 A
  • Prąd znamionowy w temperaturze -5°C: 29,3 A
  • Prąd znamionowy w temperaturze 50°C: 21,9 A
  • Prąd znamionowy w temperaturze 55°C: 21,1 A
  • Prąd znamionowy w temperaturze 60°C: 20,2 A
  • Prąd znamionowy w temperaturze 65°C: 19,3 A
  • Prąd znamionowy w temperaturze 70°C: 18,3 A
  • Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
  • Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
  • Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
  • Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
  • Zdolność wyłączania 415V (NF EN 60947-2): 10 kA
  • Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
  • Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7/15 In
  • Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
  • Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
  • Znamionowe napięcie izolacji Ui: Znamionowe napięcie udarowe wytrzymywane Uimp:
  • 500 V: 4000 V
  • Częstotliwość: 50/60 Hz
  • Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
  • Typ napięcia zasilającego: AC
  • Napięcie znamionowe łączeniowe Ue (AC): 230/400 V
  • Liczba biegunów chronionych: 3
  • Liczba biegunów: 3 P
  • Układ biegunów: 3 P
  • Charakterystyka wyzwalania: C
  • ELZAKUP-PL
Hager
MCN325E

Opis

Stan
Nowy
EAN
3250614313998
Kod producenta
MCN325E
Marka
Hager
Rodzaj
wyłącznik nadprądowy
Prąd znamionowy
25
Napięcie pracy
230
Stopień ochrony IP
IP20
Kolor
szary
Klasa szczelności
IP20
Liczba modułów
3
Liczba biegunów
3
Liczba rzędów
1
Certyfikaty zgodności
CE
Długość kabla
0.5
Długość
83
Głębokość
70
Rodzaj transformatora
Jednofazowe
